详细说明

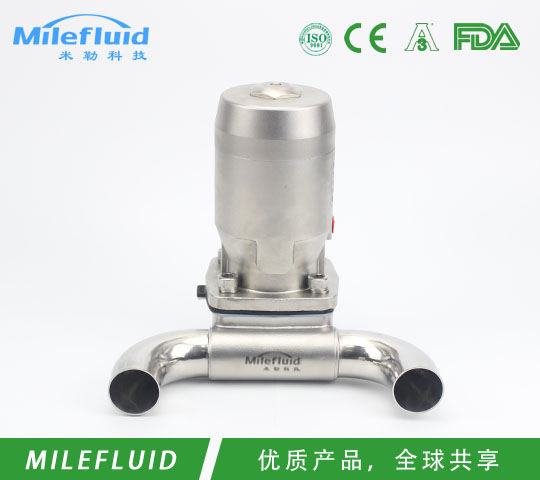

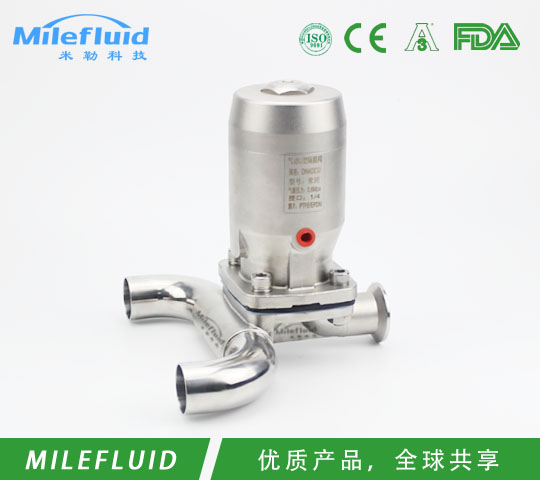

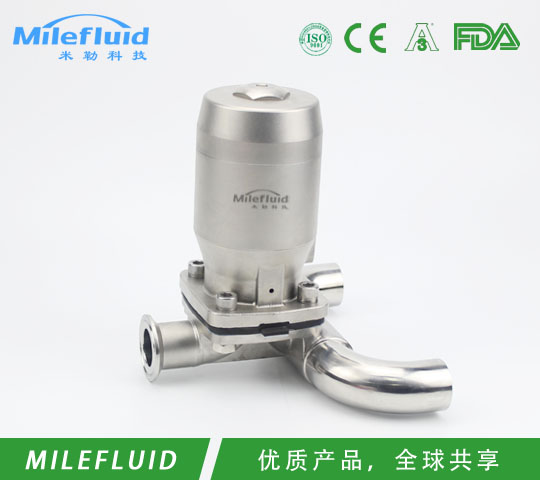

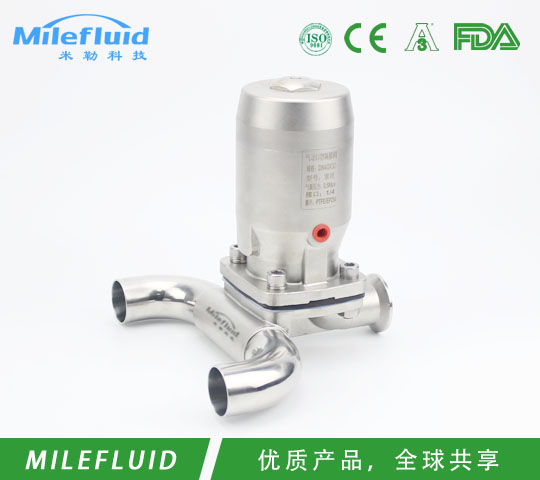

气动U型三通隔膜阀

收藏
  • 商品说明

44ab45ea117eada2b48502398a47dcdf.jpg气动隔膜阀是一种特殊形式的截断阀。它的启闭件是一块用软质材料制成的隔膜,把阀体内腔与阀盖内腔及驱动部件隔开,故称气动隔膜阀。气动隔膜阀最突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开,使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀,省去了填料密封结构,且不会产生介质外漏。



气动隔膜阀(常开式)的详细资料:气动隔膜阀通常分为:常闭式气动隔膜阀、常开式气动隔膜阀和往复式气动隔膜阀


G6k41J气动隔膜阀(常开式)用途和主要性能规范

1.气动衬胶隔膜阀可根据不同的视裹材质,适用于不同温度下的不同流体介质管路上,作为控制介质流动的启闭机构。


气动隔膜阀属夹紧类阀门,它在管道上主要作启闭用。

气动隔膜阀有两个主要的优点:其一是该阀不需要单独的阀杆填料密封结构,隔膜在切断介质的同时起到了阀杆的密封作用,其二是柔韧性很强的隔膜关闭可靠,甚至对污液都能做到良好的切断。因此,操纵机构和介质通道完全隔开,使气动隔膜阀不仅能适用于食品工业和医药卫生工业,而且还适用于一些难以输送的介质和危险性较大的介质。

通常,使用条件或在要求密封性能严格、泥浆介质、磨损、轻型结构、低压截止(压差小)向大气少量渗漏、磨蚀性的介质时推荐选用隔膜阀。在双位调节、节流、通道缩口、低噪声、有气穴和汽化现象、操纵扭矩小的场合可以选用隔膜阀。在高温介质、高压介质、高压截止(压差大)、启闭动作快、结构长度短的条件下昼不选择用隔膜阀,但金属隔膜阀除外。

气动隔膜阀的结构特点是将一组薄的半球形的金属薄膜夹固在阀体内,作为阀杆和流体之间的屏障。阀门关闭是通过阀杆头和金属薄膜将阀盘压在阀座上来达到的。阀门的开启是通过一个内部的弹簧,当阀杆升起并脱离和薄膜接触的时候,阀盘就升起。由于阀门的行程等于薄膜的行程,因而这种阀门的特点升程比一般阀门要小得多。为了克服因升程低而引起的阻力损失,阀座和流通面积要比一般阀门大,目的是为了得一更大的流量。由于这种阀门的阀座较大,其作用力就比通常的阀门要大得多,以便在阀盘上得到足够的密封力,因为阀杆与阀盘之间没有直接接触。阀盘就不会通过阀杆而使其离开阀座,因而这种阀门适用在有压差的单向流动中,而且通常介质是来自“阀座下面”。但在使用中应避免大量的回流,以免影响阀门的关闭。一般来说,在高温、高压下选用金属隔膜阀是经济、有效的该阀还可以选用在不希望使用合成橡胶隔膜阀的低温、低压场合。



产品名称

气动U型三通隔膜阀

品牌伊米勒MILEFLUID
规格DN8-DN100
材质SS316L SS304
压力0-1.6Mpa
温度-20-150
密封圈硅胶、EPDM、PTFE
连接方式快装、焊接、螺纹、法兰
适用介质水、气、油
应用行业食品、制药、啤酒、饮料、乳品、日化、电子
